手动输出
设置电压、电流、相位和频率，观察保护装置动作与返回。
CORE MODULES
软件模块
从基础量设置到专项保护测试，再到结果整理，软件模块围绕一次完整的继保试验任务展开。
状态序列
配置多个测试状态和切换条件，记录动作顺序及时间。
阻抗特性
组织距离保护相关测试点与特性曲线的验证过程。
差动测试
测试动作区、制动区及相关特性，保留设置和结果。
反时限测试
按定值和曲线组织测试点，比较动作时间与预期结果。
结果与报告
保存参数、实测值、动作时间、结论及复测记录。
不同型号和软件版本的具体模块以实际配置为准，页面展示的是已确认的主要测试方向。
REAL SOFTWARE INTERFACES
真实软件界面
以下界面来自现有产品资料，用于说明测试模块和操作方式；具体显示以软件版本和设备配置为准。
查看相关资料

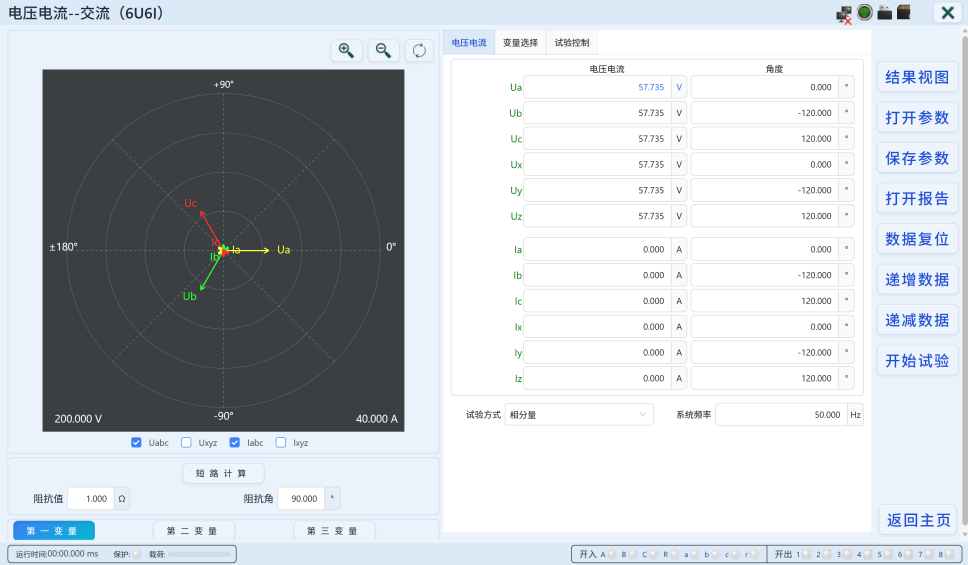

01 · 新说明书界面矢量输出
6U6I 参数设置、相量图与结果入口

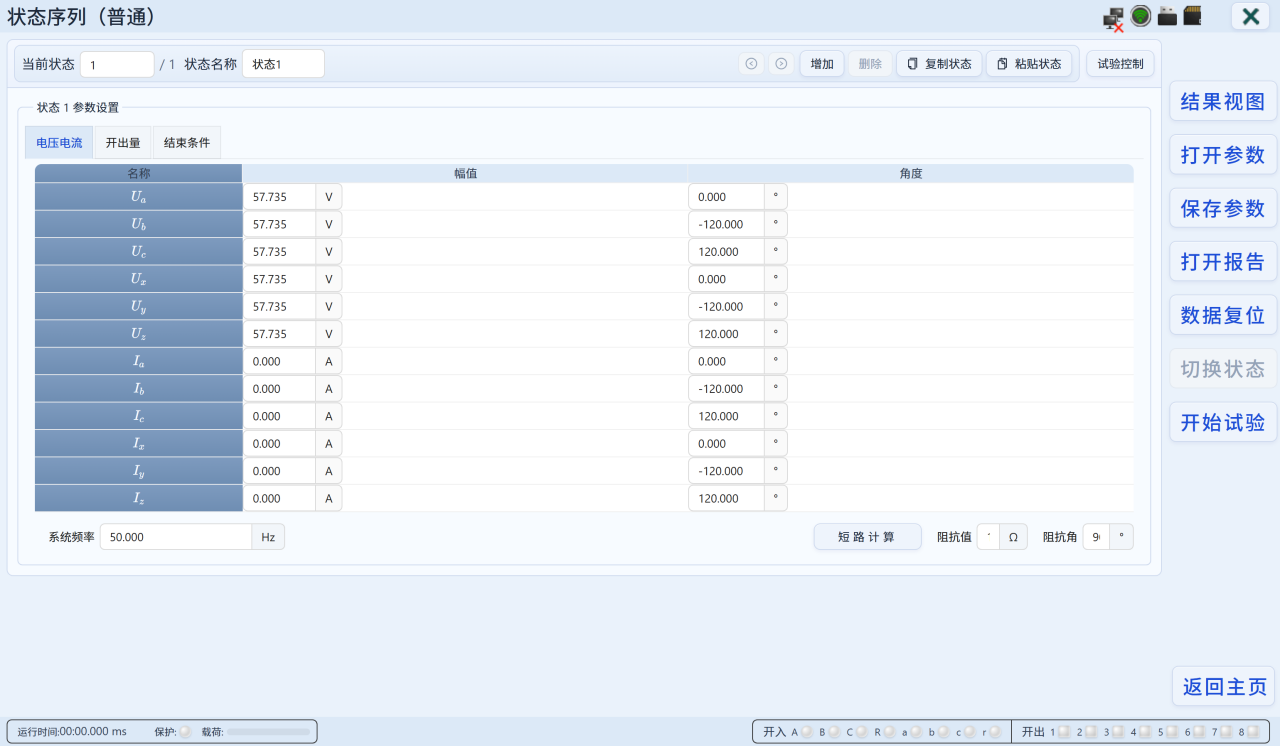

02 · 新说明书界面状态序列
多状态模拟量、开入开出与结束条件

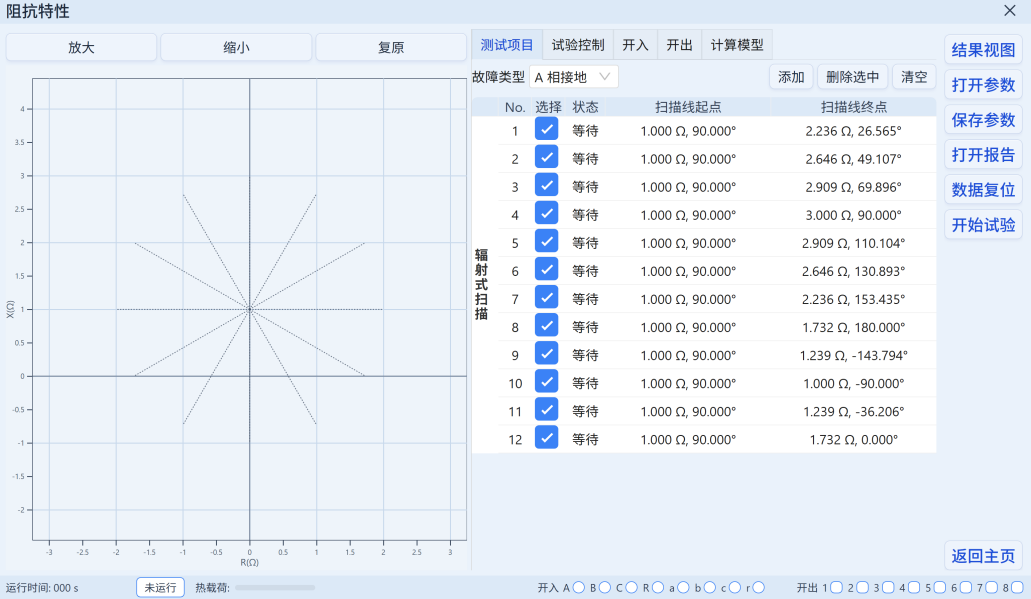

03 · 新说明书界面阻抗特性
R-X 平面扫描、测试点与结果展示

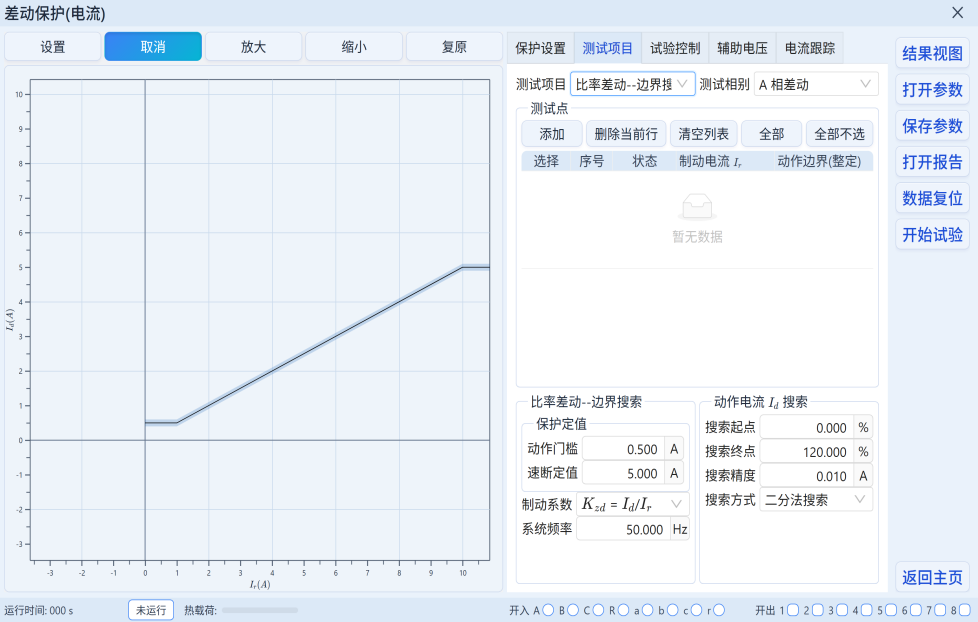

04 · 新说明书界面比率差动
动作区、制动区与特性曲线测试

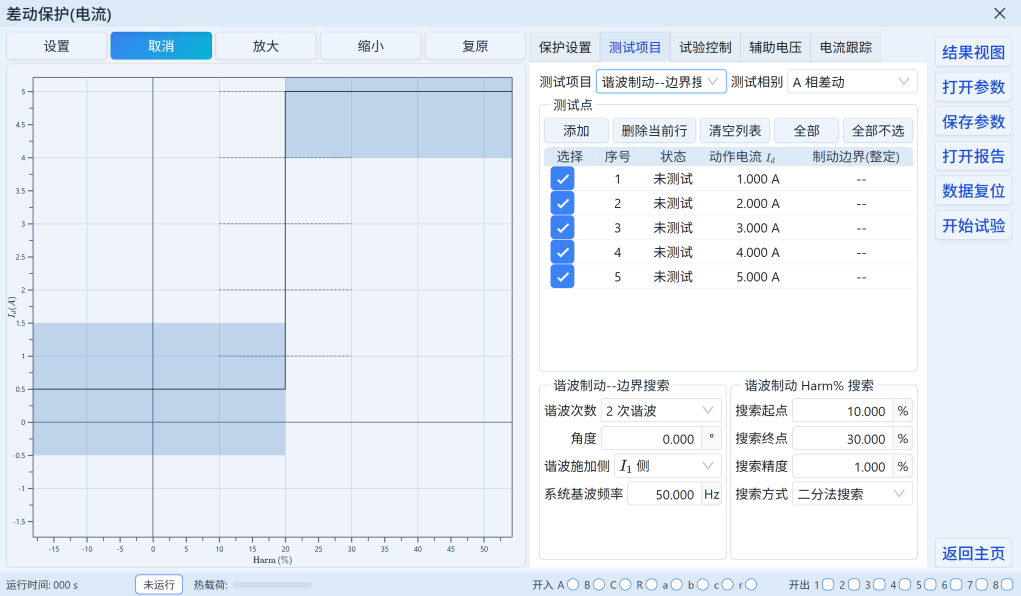

05 · 新说明书界面谐波制动
谐波参数设置与制动特性验证

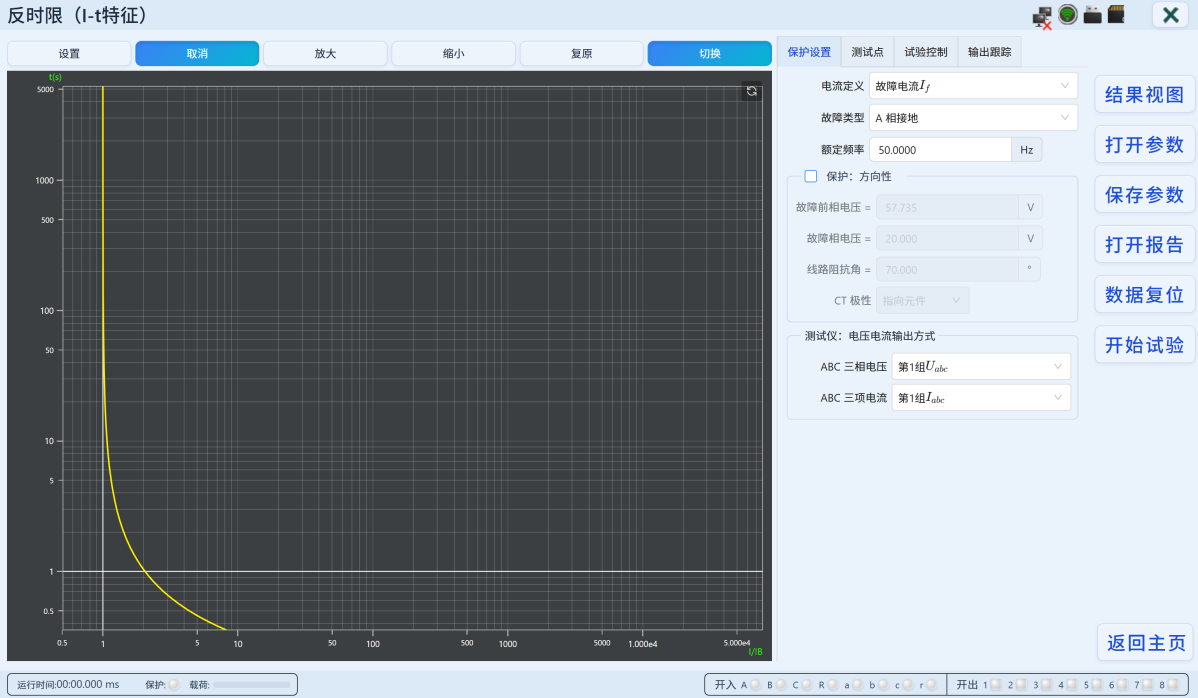

06 · 新说明书界面反时限测试
I-t 曲线、保护设置与动作时间结果

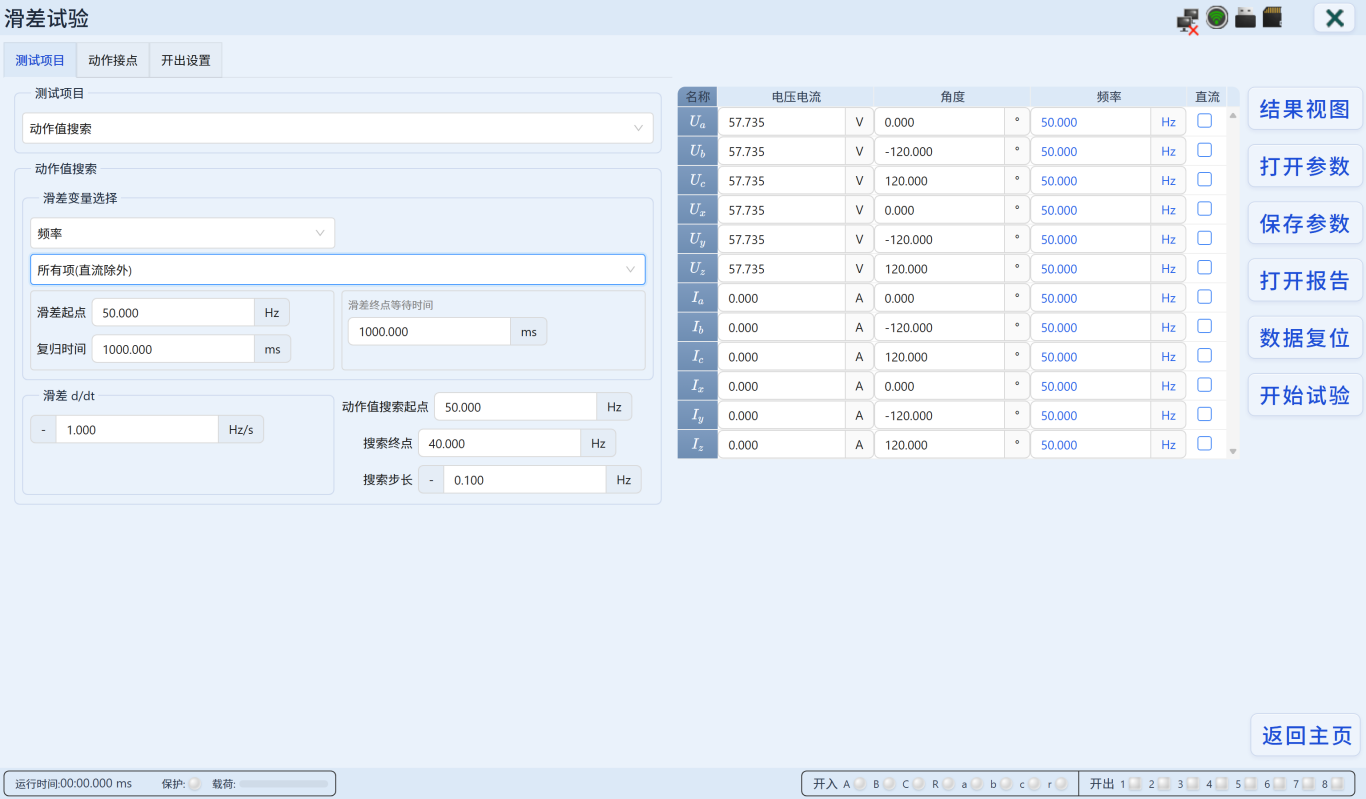

07 · 新说明书界面滑差试验
滑差变量、动作搜索与闭锁项目

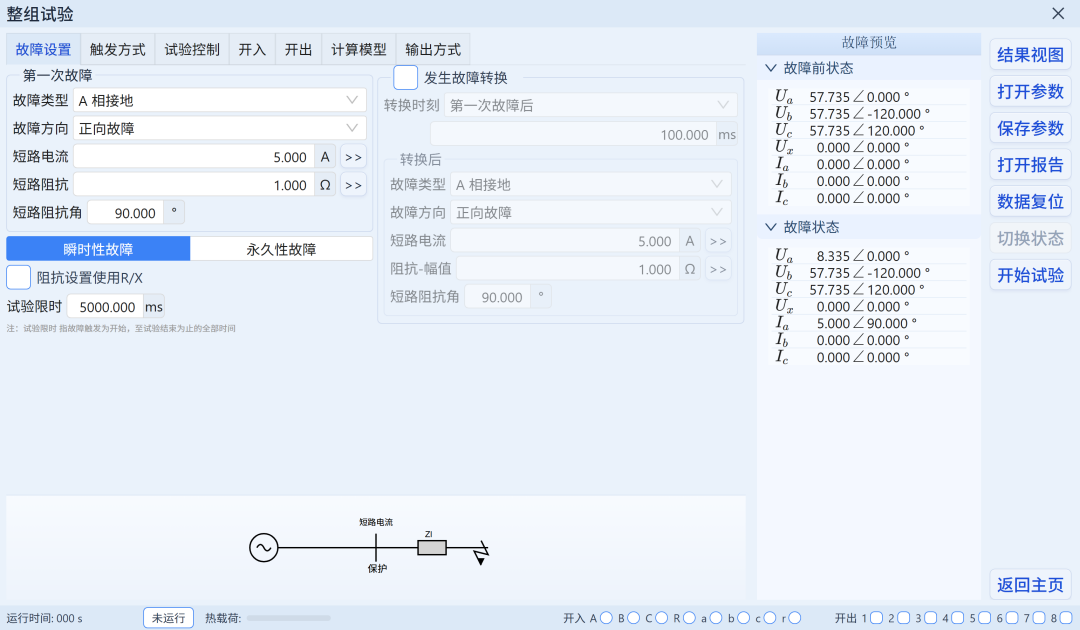

08 · 新说明书界面整组试验
故障前后状态与完整测试过程组织
1–2/ 8
DATA & REPORTS
数据与报告
将测试对象、设置、实测结果和报告记录放在同一条数据链路中，让每次测试都能够复核。
- 01assignment建立测试任务
记录被试对象、型号、版本、定值区和计划测试范围。
关联：对象与依据 - 02tune保存测试设置
保留输出量、状态条件、动作判据和使用的测试模块。
关联：条件与步骤 - 03query_stats记录实测结果
整理动作值、动作时间、接点状态、结论和异常现象。
关联：原始测试数据 - 04description形成报告记录
补充复测说明、操作信息和项目要求的归档内容。
关联：结论与交付
记录内容以项目要求为准。报告字段、文件形式和软件支持范围需要结合实际版本确认。
